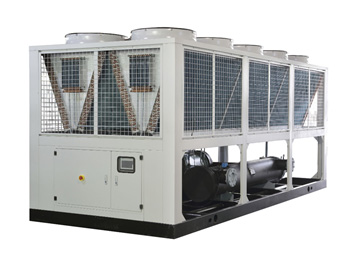

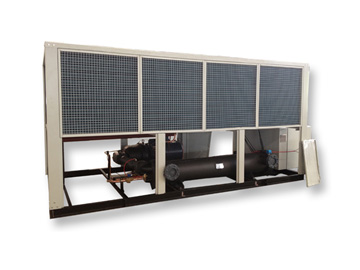

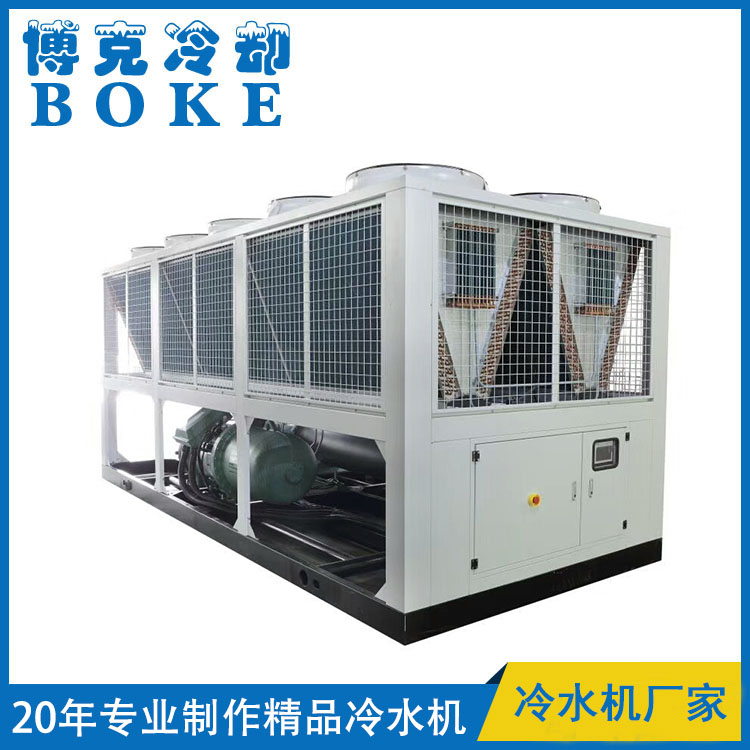

風冷螺桿式冷熱水(熱泵)機組單機型
【所屬分類】風冷螺桿式冷熱水機組
【制冷能力】90-825KW 制熱能力;98-896KW
【溫控范圍】40～45℃
【應用領域】商用中央空調領域
【品牌名稱】博克(BOKE)
【生產廠家】寧波北侖博克冷卻設備有限公司
- 產品簡介
- 技術參數
- 服務政策
- 常見問題

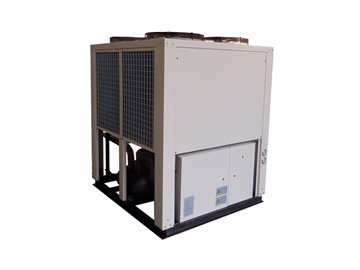

其他機型
核心部件
國際知名品牌臺灣漢鐘雙螺桿壓縮機，能效比高，壽命長（運行壽命100000小時），故障率低，維護簡便

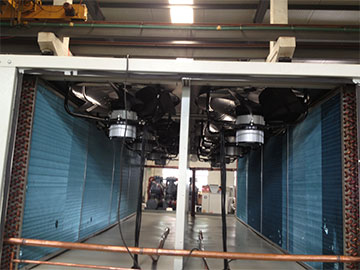

冷凝器采用高效紫銅管+親水鋁翅片式，均采用進口板材加工，耐壓等級高、換熱效率高、免維護、使用壽命長。

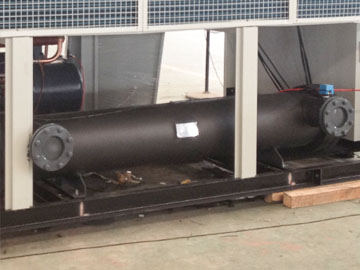

蒸發器采用高效殼管式換熱器，加厚加長內螺紋紫銅管設計，具有耐壓等級高、換熱效率高、免維護、使用壽命長等特點;
機組結構簡潔，具有良好的人機界面，在機組安全運行范圍內，可自由設定機組運行工況，一經設定，機組可自行運行并實時進行能量調節，操作簡便。

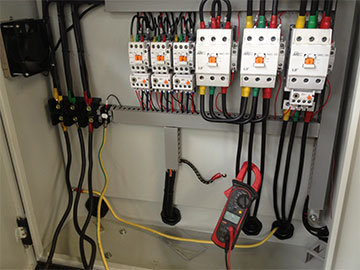

機組采用施耐德等國際品牌的電器元器件，采用防水型控制柜；施耐德/韓國LG電器元件，百萬次以上機械壽命，智能化高精度控制，高效節能安全

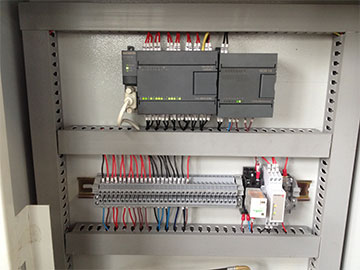

機組采用西門子控制系統。采用先進的PLC控制技術，可接受編程，并具備完善的通訊功能，能方便的和樓宇智能控制系統對接；配以BOKE自主研發的機組節能控制程序，確保機組依據設定工況，全自動調節壓縮機運行狀況，最大程度確保機組運行平穩、節能
機組特點
1）采用國際先進的半封閉5：6非對稱雙螺桿壓縮機，電機、壓縮室一體化，無軸封滲漏現象；
2）壓縮機采用星-三角降壓啟動，避免對電網的沖擊。
3）實現了多段自動控制制冷量調節。
4）換熱器采用進口高效換熱銅管+親水鋁翅片式，換熱效率高。
5）配有液噴系統能有效降低壓縮機油溫，大大提高了機組低溫工況下的效率。

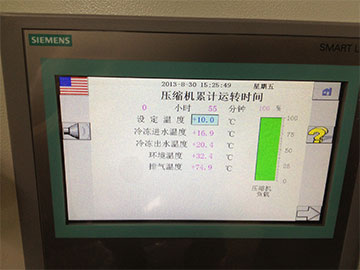

6）進口PLC人機操作界面為液晶觸摸屏，圖形顯示，操作方便，中英文可選。備有RS485國標標準通訊接口，可與DCS系統連接，并可入網整個工廠自控網絡，便于遠程操控與監控。
7）自動檢測出水溫度或回水溫度，通過控制壓縮機容量調節滑閥，自動調節機組的制冷量，運行更加節能高效。
8）自動記錄前20次故障報警點，方便維修人員及時判斷與維修機組。
9）噪音低，震動小，按工業標準設計，適合全年24小時運行。
10）整機運轉部件僅為螺桿軸承，維護成本極低，壽命長。
11）機組具備完善的保護系統：壓縮機過載保護、過熱保護、缺油保護、制冷系統高壓、低壓保護、水流不足保護、防凍保護、冷卻水出水溫度過高保護、防頻繁啟動保護、停機防凍保護（預留）、電源缺相、逆相、過欠壓保護。
12）冬季并能根據用戶的需求，配以電輔助加熱系統，有效彌補熱泵技術冬季寒冷地區取暖的不足。
風冷熱泵機組特點
1)風冷熱泵機組屬中小型機組，適用于200-10000平方米的建筑物。
2)空調系統冷熱源合一，更適用于同時具有采暖和制冷需求的用戶，省去了鍋爐房。
3)機組戶外安裝，省去了冷凍機房，節約了建筑投資。
4)風冷熱泵機組的一次能源利用率可達90%，節約了能源消耗，大大降低了用戶成本。
5)無須冷卻塔，同時省去了冷卻水泵和管路，減少了附加設備的投資。
6)風冷系統替代冷卻水系統，更適用于缺水地區。
公司簡介
寧波北侖博克冷卻設備有限公司專業生產90-825KW制冷量風冷螺桿式冷熱水機組(熱泵)，機組高效穩定安全節能簡潔，一次能源利用率可達90%，節約了能源消耗，大大降低了用戶成本。博克整合世界知名供應商資源訂購每個機組部件，機組采用臺灣漢鐘雙螺桿壓縮機和德國西門子控制系統，確保整機質量穩定，是您指得信賴的螺桿式冷熱水機組(熱泵)生產廠家。
博克風冷螺桿式冷熱水機組(熱泵)適用于同時有制冷和采暖需求的客戶，機組無需冷卻塔，無冷卻水消耗，更適用于水資源缺乏的地區。
我們可以根據您的實際需求免費為您設計最適合的制冷方案，并提供一站式服務，讓您省心。免費制冷方案的獲取請咨詢在線客服或來電咨詢，訂購時請務必說明介質溫度要求。
機組型號 BKLS-F | 90.1H | 120.1H | 155.1H | 165.1H | 210.1H | 225.1H | 265.1H | 280.1H | 305.1H | 330.1H | ||||||||||||
名義制冷量 | KW | 90 | 120 | 155 | 165 | 210 | 225 | 265 | 280 | 305 | 330 | |||||||||||
104Kcal/h | 8 | 10 | 13 | 14 | 18 | 19 | 23 | 24 | 26 | 28 | ||||||||||||
名義制熱量 | KW | 98 | 130 | 168 | 179 | 228 | 244 | 288 | 304 | 331 | 358 | |||||||||||
104Kcal/h | 8 | 11 | 14 | 15 | 20 | 21 | 25 | 26 | 28 | 31 | ||||||||||||
運行控制方式 | PLC可編程控制器全自動控制 | |||||||||||||||||||||
電源 | 380V/3N ∽ /50HZ | |||||||||||||||||||||
整機功率 | KW | 28.6 | 38.1 | 48 | 53.1 | 66.8 | 71.1 | 79.3 | 84.2 | 91.9 | 100.6 | |||||||||||
整機運轉電流 | A | 50.1 | 66.7 | 84 | 92.9 | 116.9 | 124.4 | 138.8 | 147.4 | 160.8 | 176.1 | |||||||||||
壓縮機 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | ||||||||||||||||||||
啟動類型 | Y-△啟動 | |||||||||||||||||||||
能量調節 | 0-33%-66%-100% | 0-25%-50%-75%-100% | ||||||||||||||||||||
制冷功率 | KW | 26.8 | 35.4 | 44.4 | 48.7 | 60.2 | 64.5 | 72.7 | 76.4 | 84.1 | 91.8 | |||||||||||
制冷電流 | A | 46.9 | 62 | 77.7 | 85.2 | 105.4 | 112.9 | 127.2 | 133.7 | 147.2 | 160.7 | |||||||||||
制熱功率 | KW | 26.1 | 34.5 | 43.3 | 47.5 | 58.7 | 76.9 | 82.4 | 74.5 | 82 | 89.5 | |||||||||||
制熱電流 | A | 45.7 | 60.4 | 75.8 | 83.1 | 102.7 | 134.6 | 144.2 | 130.4 | 143.5 | 156.6 | |||||||||||
蒸發器 | 型式 | 臥式殼管干式蒸發器 | ||||||||||||||||||||
水流量 | m3/h | 15.5 | 20.7 | 26.7 | 28.4 | 36.1 | 38.7 | 45.6 | 48.2 | 52.5 | 56.8 | |||||||||||
配管管徑 | DN | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 125 | |||||||||||
水壓降 | KPa | 44 | 45 | 47 | 49 | 50 | 50 | 50 | 50 | 52 | 55 | |||||||||||
冷凝器 | 型式 | 親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||||||||||||
風量 | m3/h | 34200 | 45600 | 58900 | 62700 | 79800 | 85500 | 100700 | 106400 | 115900 | 125400 | |||||||||||
冷凝軸流風扇 | 數量 |
| 6 | 6 | 8 | 8 | 6 | 6 | 6 | 6 | 6 | 8 | ||||||||||
單臺功率 | KW | 0.3 | 0.45 | 0.45 | 0.55 | 1.1 | 1.1 | 1.1 | 1.3 | 1.3 | 1.1 | |||||||||||
制冷劑 | 類型 | R22 | ||||||||||||||||||||
充注量 | kg | 24 | 31 | 41 | 43 | 55 | 59 | 69 | 73 | 80 | 86 | |||||||||||
外形尺寸 | 長 | mm | 2450 | 2750 | 2950 | 3200 | 3200 | 3200 | 3200 | 3200 | 3550 | 4400 | ||||||||||
寬 | mm | 1350 | 1400 | 1400 | 1500 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |||||||||||
高 | mm | 2020 | 2020 | 2200 | 2200 | 2300 | 2300 | 2300 | 2350 | 2350 | 2350 | |||||||||||
機組略重 | Kg | 1850 | 2000 | 2400 | 2600 | 2800 | 2950 | 3100 | 3300 | 3550 | 3750 | |||||||||||
運行重量 | Kg | 2000 | 2200 | 2600 | 2900 | 3100 | 3180 | 3350 | 3600 | 3900 | 4100 | |||||||||||
機組型號 BKLS-F | 360.1H | 420.1H | 450.1H | 490.1H | 530.1H | 550.1H | 635.1H | 695.1H | 740.1H | 825.1H | |||
名義制冷量 | KW | 360 | 420 | 450 | 490 | 530 | 550 | 635 | 695 | 740 | 825 | ||
104Kcal/h | 31 | 36 | 39 | 42 | 46 | 47 | 55 | 60 | 64 | 71 | |||
名義制熱量 | KW | 391 | 456 | 489 | 532 | 576 | 597 | 690 | 755 | 804 | 896 | ||
104Kcal/h | 34 | 39 | 42 | 46 | 50 | 51 | 59 | 65 | 69 | 77 | |||
運行控制方式 | PLC可編程控制器全自動控制 | ||||||||||||
電源 | 380V/3N ∽ /50HZ | ||||||||||||
整機功率 | KW | 112.4 | 130.6 | 140.4 | 153.1 | 166.7 | 171.4 | 198.3 | 218 | 234.1 | 255.7 | ||
整機運轉電流 | A | 196.7 | 228.6 | 245.7 | 267.9 | 291.7 | 300 | 347 | 381.5 | 410 | 447 | ||
壓縮機 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | |||||||||||
啟動類型 | Y-△啟動 | ||||||||||||
能量調節 | 0-25%-50%-75%-100% | ||||||||||||
制冷功率 | KW | 102 | 118.6 | 127.4 | 138.1 | 148.7 | 153.4 | 180.3 | 200 | 212.5 | 234.1 | ||
制冷電流 | A | 178.5 | 207.6 | 223 | 241.7 | 260.2 | 268.5 | 315.5 | 350 | 372 | 410 | ||
制熱功率 | KW | 99.5 | 115.6 | 124.2 | 134.6 | 145 | 177.1 | 187.7 | 195 | 207.2 | 228.2 | ||
制熱電流 | A | 174.1 | 202.3 | 217.4 | 235.6 | 253.8 | 309.9 | 328.5 | 341 | 363 | 399 | ||
蒸發器 | 型式 | 臥式殼管干式蒸發器 | |||||||||||
水流量 | m3/h | 62 | 72.3 | 77.5 | 84.3 | 91.2 | 94.7 | 109.3 | 119.6 | 127.4 | 142 | ||
配管管徑 | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | ||
水壓降 | KPa | 57 | 59 | 63 | 65 | 67 | 69 | 71 | 72 | 74 | 75 | ||
冷凝器 | 型式 | 親水鋁箔套高效內螺紋銅管翅片式 | |||||||||||
風量 | m3/h | 136800 | 159600 | 171000 | 186200 | 201400 | 209000 | 241300 | 264100 | 281200 | 313500 | ||
冷凝軸流風扇 | 數量 |
| 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | |
單臺功率 | KW | 1.3 | 1.5 | 1.3 | 1.5 | 1.8 | 1.8 | 1.5 | 1.5 | 1.8 | 1.8 | ||
制冷劑 | 類型 | R22 | |||||||||||
充注量 | kg | 94 | 110 | 118 | 128 | 139 | 144 | 166 | 182 | 194 | 216 | ||
外形尺寸 | 長 | mm | 4400 | 4600 | 5600 | 5800 | 5800 | 5800 | 7000 | 7000 | 7500 | 7500 | |
寬 | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | ||
高 | mm | 2350 | 2350 | 2500 | 2500 | 2500 | 2500 | 2560 | 2560 | 2560 | 2560 | ||
機組略重 | Kg | 3950 | 4400 | 4600 | 5100 | 5500 | 5650 | 5780 | 5850 | 6000 | 6250 | ||
運行重量 | Kg | 4300 | 4800 | 5100 | 5600 | 6100 | 6200 | 6330 | 6400 | 6600 | 6900 | ||
備注：
1)制冷工況：冷水進水溫度12℃，出水溫度7℃，環境溫度35℃
2)制熱工況：熱水進水溫度40℃，出水溫度45℃，環境干球溫度7℃，濕球溫度6℃
3)名義工況中蒸發器水側污垢系數為0.018m2. ℃/kw
4)蒸發器的水側設計承受壓力為1.0MPa
5)除上述規格和要求外，公司可根據客戶要求提供非標產品
